安卓游戏资源解密

· 1 分钟阅读 · @admin

安卓游戏资源解密 像素封面

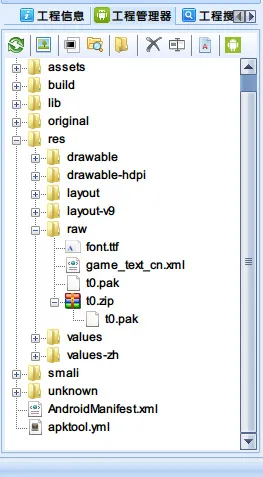

一位同学在群里分享了一个游戏，需要对游戏资源进行解密分析。首先反编译查看源码，没有发现明显的加密逻辑。使用 Android Killer 查看资源文件，发现在 res/raw 目录下有一个较大的文件 t0.zip，解压后得到 t0.pak 文件，大小约 3MB。根据文件扩展名和格式特征判断，这是一个 PAK 格式的打包文件。

网上搜索了一些打开 PAK 文件的软件，都无法成功解析。最近阅读了《揭秘数据解密的关键技术》一书，从下图可以看到框框内的数据很像文件名，由此可以判断这是一种自定义的文件打包格式，但具体结构尚不清楚。

使用 010 Editor 分析 PAK 文件结构

解析文件推荐使用 010 Editor，它可以方便地编写文件解析模板来分析二进制格式。

通过分析可以发现，第一个文件名从偏移 0xA 开始。对比每个文件名的结构，发现名字前面的一字节数据表示该文件名字符串的长度，前面 8 个字符的含义未知，每两个字符串之间相差 8 个字节的数据。我们可以利用 010 Editor 的模板功能编写解析模板。

前 8 字节的数据暂时定义成以下结构：

typedef struct unknown
{
    char unk[8];
}

包含文件名的数据结构定义如下：

typedef struct {
    BYTE  nameLen;      // 文件名长度
    char  name[nameLen]; // 文件名
    char  unknown[8];    // 未知数据
} FILE_LIST;

定位到最后一个文件名字符串的位置：

确定文件数量和结构

通过不断调整模板文件中 i 的值来统计文件名总数，最终计算出共有 292 个文件名。此时发现文件开头的四字节数据恰好为 292，因此可以判断该字段存储的是文件总数。据此重新编写模板代码：

typedef struct {
    int fileNum;    // 文件数量
    int unknown;    // 未知数据
} PAK;

typedef struct {
    BYTE  nameLen;  // 文件名长度
    char  name[nameLen];  // 文件名
    CHAR  unk[8];   // 未知字段
} FILE_LIST;

/////////////////////////////
LittleEndian();
PAK pak;
FSeek(0x8);
local int i;
for (i = 0; i < pak.fileNum; i++) {
    FILE_LIST fileList;
}

分析文件偏移和大小信息

继续分析最后一个文件名后面的数据。数据的起始地址为 0x2D80。

观察发现，第一个 FILE_LIST 结构（模板文件中定义的结构）的 unk 字段的前 4 个字节为 0x2D80，可以判断 unk 的前四个字节存储的是偏移地址。通过比较多个 FILE_LIST 结构，发现相邻两个 FILE_LIST 结构的 unk 字段前 4 字节之差，恰好等于相邻两个文件的数据大小。

根据以上分析，将模板文件修改为：

typedef struct {
    int fileNum;     // 文件数量
    int unknown2;    // 未知数据
} PAK;

typedef struct {
    BYTE  nameLen;   // 文件名长度
    char  name[nameLen];  // 文件名
    int   fileOff<format=hex>;   // 文件偏移地址
    int   fileSize<format=hex>;  // 文件大小
} FILE_LIST;

/////////////////////////////
LittleEndian();
PAK pak;
FSeek(0x8);
local int i;
for (i = 0; i < pak.fileNum; i++) {
    FILE_LIST fileList;
}

验证文件数据

随机选择一个文件名进行验证：

可以看到后缀为 .sprite 的文件头部为 SPRX，说明该数据确实是这个文件的内容，并且没有加密。

解析图片资源

资源中最重要的是图片文件，其中占比最多的是 PNG 图片。但查看数据时发现文件头并不是标准的 PNG 格式，而是 RIFF 文件头。用常规图片浏览器无法打开，通过搜索得知这是一种较新的图片文件格式。查阅资料后发现 XnView 支持这种文件格式。

使用 XnView 打开后可以正常显示图像：

总结

至此，解密工作基本完成。接下来只需要编写一个提取工具，将 PAK 文件中的所有资源批量提取出来即可。

整个分析过程总结如下：

  1. 通过 010 Editor 分析二进制文件结构
  2. 识别文件头中的文件数量字段
  3. 解析文件名列表结构
  4. 确定文件偏移地址和文件大小字段
  5. 验证数据未加密
  6. 识别特殊图片格式并找到合适的查看工具
